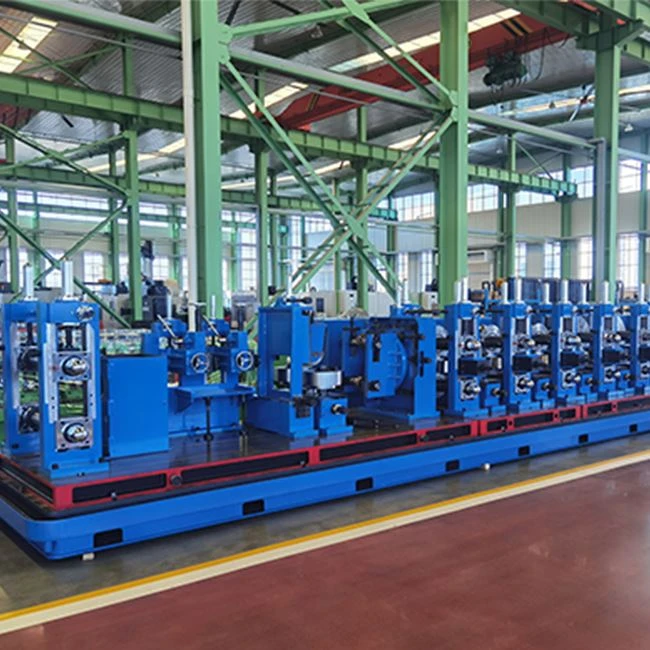

ERW vamzdžių gamybos linija

ERW vamzdžių gamybos linijayra ištisinis malūnas, kuris plieninę juostelę / ritę formuoja į vamzdelį ir suvirina siūlęaukšto -dažnio elektrinis varžinis suvirinimasgreitai ir nuosekliai gaminti mažo{0}}–-vidutinio skersmens vamzdžius. Pirkimo komandoms svarbu, ar linija gali išlaikytigreitis, tolerancija ir priėmimaspradėjus eksploatuoti{0}}ne tik paleisti demonstracinį vamzdį. AtAštuonkampis vamzdis, sukonfigūruojame visą vamzdžių gamybos liniją kaip suderintą sistemą nuo ritės paruošimo iki bandymo ir apdailos, todėl išvestis yra tikra ir pakartojama.

ERW linija popieriuje atrodo paprasta: ritė → formavimas → HF suvirinimas → dydžio nustatymas → nukirpimas-. Tikruose augaluose problemos, su kuriomis pirkėjai susiduria, yra praktiškesnės:

• ritės pasikeitimai sukelia sustojimą ir parametrų poslinkį
• juostos kraštai ir formavimo lygiavimas sukuria paslėptą laužą
• suvirinimo siūlė atrodo gerai, bet vėliau nepavyksta priimti
• dydis ir nupjovimas-neatitinka frezavimo greičio, todėl išeiga sumažėja

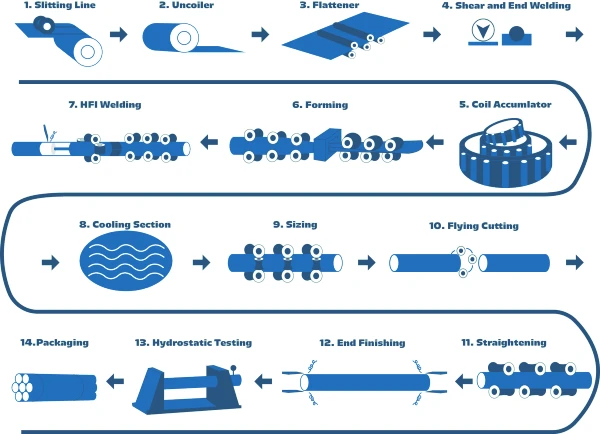

Štai kodėl „Octal Pipe“ suprojektuoja ERW vamzdžių malūnų liniją kaip suderintą grandinę, kurios kiekviena stotis yra tokio dydžio, kad atitiktų jūsų OD / storio langą, produktų asortimentą ir priėmimo darbo eigą:

• Ritės-į-juostelių paruošimas(pjaustymas + išlyginimas + akumuliatorius + juostos sujungimas), kad šėrimas būtų stabilus ir sumažintų greičio kritimus.
• Formavimo strategijos pasirinkimas(įprastas formavimas,FFX, arbaDFT).
• Kietojo- aukšto dažnio indukcinis suvirinimassukonfigūruotas pagal jūsų storio langą ir tikslinį greitį, todėl jums nereikės sulėtinti tempo, kad išlaikytumėte siūlės nuoseklumą.
• Karoliukų pašalinimas + aušinimas + neprivalomas normalizavimas internetukontroliuoti siūlės apdailą ir palaikyti griežtesnius projekto reikalavimus.
• Dydžių nustatymas ir tiesinimassuderinta su pakartojama geometrija jūsų planuojamu linijos greičiu, o ne tik mažo{0}}greičio bandymais.
• Iškirpti-pagal ilgį-ir apdaila(skraidantis nukirpimas-, pabaigos apdailos parinktys, krovimas / pakavimas), sukurta taip, kad atitiktų realius išsiuntimo poreikius.

Siekdami palengvinti pirkimą, taip pat apibrėžiame eilutę aiškiuose, citatų{0}}paruoštuose taikymo srities moduliuose-, kad žinotumėte, kas įtraukta, kas neprivaloma ir kas turi tiesioginės įtakos priėmimui.

1. Pjovimo linija (ritės-į-juostos paruošimas)

„Octal Pipe“ tiekia pjovimo sekciją kaip „suvirinimo-kokybės“ priekinę dalį-ne tik pjovimo ritinius. Mes orientuojamės į juostos pločio stabilumą ir krašto būklės valdymą, nes čia prasideda ERW siūlės stabilumas. Įprasta apimtis apima ritinį / atsuktuvą, pjovimo galvutę, įtempimo valdymą, laužo apviją ir juostelės atsukimo / atatrankos parinktis. Projektams, kuriems taikomi griežtesni priėmimo reikalavimai, galime sukonfigūruoti kraštų{5}}kondicionavimą, kad sumažintume su įbrėžimais susijusias siūlių problemas ir pagerintume formavimo nuoseklumą.

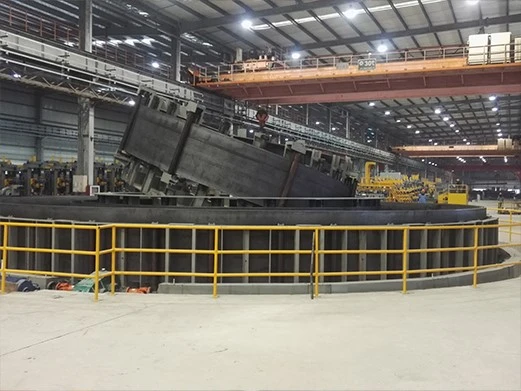

2. Atsuktuvas + niveliavimas + kirpimas ir suvirintojas + akumuliatorius

Sukuriame šį skyrių taip, kad jį išlaikytumenuolatinis maitinimasstabilus, nes dažni sustojimai lemia aukšto dažnio suvirinimo parametrų dreifą realioje gamyboje. Paketas sukonfigūruotas kaip suderintas rinkinys: išvyniojimas su stabiliu įtempimu, išlyginimas plokštumui, kirpimo ir suvirinimo įtaisas juostoms sujungti ir akumuliatorius, kurio dydis atitinka jūsų greičio planą. Praktinė vertė pirkėjams yra paprasta: pastovesnis linijos ritmas, mažiau paleidimo/sustabdymo defektų ir greitesnis tempas-iki stabilios išvesties.

3. Formavimo malūnėlis (valcavimo-formavimas, kad būtų atidarytas-siūlės apvalus profilis)

„Octal Pipe“ konfigūruoja formavimo malūnąVee geometrijos stabilumassuvirinimo taške{0}}daug malūnų tyliai praranda derlių. Priklausomai nuo jūsų gaminių asortimento, galime pasiūlyti įprastų formavimo arba integruoti variantų, pvz., FFX/DFT (kai pirmenybė teikiama kvadratiniam/stačiakampiui išėjimui arba perjungimo efektyvumui). Ritinio rinkinio dizainas, praėjimo seka ir išlygiavimo valdymas sukonfigūruoti taip, kad išlaikytų kraštų išlygiavimą ir sumažintų „paslėptą neatitikimą“, kuris vėliau tampa suvirinimo siūlių taisymu.

4. Kietojo-kūno HF suvirintojas (HF indukcinis suvirinimas)

Mes naudojamekietojo- aukšto dažnio suvirinimaskaip pagrindinis suvirinimo sprendimas, sukonfigūruotas pagal jūsų OD / storio langą ir tikslinį greitį. Mes optimizuojame ne tik galios pasirinkimą, bet ir visą suvirinimo stabilumo paketą: šilumos įvesties valdymo diapazoną, nukreipimo / kliūčių išdėstymą ir suvirinimo taško suspaudimo elgseną,{1}}kad galėtumėte veikti greičiu neprarandant siūlės nuoseklumo. Jei to reikia jūsų projektui, galime pridėti suvirinimo stebėjimo taškų, kurie padės jūsų komandai greičiau pašalinti triktis paleidimo metu.

5. Vidinių ir išorinių karoliukų pašalinimas + aušinimas

Karoliukų valdymas yra tada, kai „atrodo gerai“ tampa „priimti{0}}paruošta“. „Octal Pipe“ integruoja vidinę / išorinę skarelę, suderintą su suvirinimo sekcija, ir kontroliuojamą aušinimo zoną, kad stabilizuotų pasroviui skirtą dydį. Tai sumažina papildomų šlifavimo darbų ir išlaiko nuoseklų ID / OD apdailą-ypač tai svarbu, kai klientai rūpinasi tolesniu dengimu, pamušalu ar griežtais matmenų reikalavimais.

6. Dydžių malūnėlis (tolerancijos kontrolė + formos galimybė)

„Octal Pipe“ sukonfigūruoja dydį, kad būtų pasiekta pakartojama geometrijagamybos greičiu, ne tik lėtu bandomuoju greičiu. Dydžio sekciją galima nustatyti apvaliems vamzdžiams ir (įrankiais / sąranka) palaikyti kvadratinių / stačiakampių vamzdžių gamybos strategijas, kai reikia. Taip pat nustatome šios stoties dydį taip, kad ji atitiktų formavimo / suvirinimo greitį, kad ji netaptų "tyliąja kliūtimi", kuri sumažina tikrąjį pralaidumą.

7. Skrydžio pjūvis-(nukirptas-iki-ilgio linijos greičiu)

„Octal Pipe“ siūlo „skraidančio pjovimo“{0}}sprendimus, sukonfigūruotus pagal jūsų produktų asortimentą ir augalų pageidavimus, įskaitant šalto skraidančio pjūklo-parinktys. Svarbiausia yra ilgio valdymas ir stabilus sinchronizavimas su linijos greičiu,{3}}kad galėtumėte išlaikyti pjovimo tikslumą nesulėtinant frezavimo. Tai viena iš stočių, kurios tiesiogiai veikia gabenimo efektyvumą ir tvarkymą pasroviui.

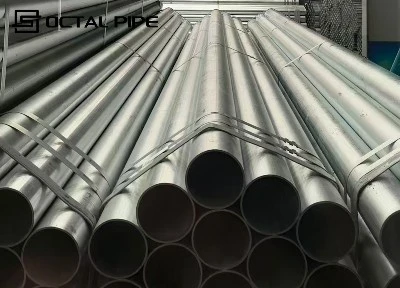

8. Paleiskite -lentelę + krovimo ir pakavimo sprendimą

Išnaudojimą{0}}ir pakavimą laikome gamybos pajėgumų dalimi, o ne paskubomis. Galime pateikti pasibaigimo- lenteles, perkėlimą / surinkimą, automatinį krovimą, grupavimo / pakavimo parinktis ir žymėjimo darbo eigos integravimą. Tai sumažina darbo jėgos spaudimą, pagerina siuntų nuoseklumą ir sklandesnę logistiką{4}}ypač didelės našumo{5}} gamyklose.

Čia „ERW malūnas“ tampa aprojektas{0}}tinka gamybos sistemai-dalis, kurią pirkėjai jaučia dėl veikimo laiko, derlingumo ir priėmimo greičio.

Ritės paruošimas, kuris apsaugo nuo suvirinimo nukrypimo

Pirmenybę teikiame ritės paruošimo stabilumui (pjovimo tikslumas, niveliavimas, akumuliatoriaus talpa, juostelių sujungimo patikimumas). Mažiau sustojimų reiškia, kad jūsų HF suvirinimo parametrai išlieka pastovūs, o linija greičiau pasiekia stabilią gamybą.

Formavimas, išlaikantis kraštų išlygiavimą

Formavimas sukonfigūruotas taip, kad apsaugotų briaunų išlygiavimą prieš suvirinimo tašką,{0}}nes nesutapimas tyliai padidina taisymo greitį. Atsižvelgiant į jūsų dydžio asortimentą ir gaminių asortimentą, rekomenduojame įprastą formavimą,FFX, arbaDFTkad atitiktų jūsų pakeitimo ir produkto strategiją.

HF suvirinimas, sukonfigūruotas pagal jūsų storio langą

Mes pasirenkamekietojo- aukšto dažnio galiair nustatykite suvirinimo sekciją (įskaitant impedanso / kreiptuvo valdymą ir suspaudimo elgesį), kad ji atitiktų jūsų OD / storio langą,{0}}kad jums nereikėtų aukoti greičio, kad išlaikytumėte siūlės kokybę.

Karoliukų pašalinimas + normalizavimas, kur reikia

Karoliukų skara ir neprivalomainternetinės indukcijos normalizavimaspadėti išlaikyti nuoseklų OD/ID apdailą ir palaikyti griežtesnius priėmimo reikalavimus. Tai vienas greičiausių būdų sumažinti šlifavimą/perdirbimą realioje gamyboje.

Dydžio nustatymas, tiesinimas ir išmatuojami tolerancijos tikslai

Dydis ir tiesinimas sukonfigūruoti taip, kad pasiektų praktinius priėmimo tikslus (OD tolerancija, tiesumas ir formos valdymas). Tikslas nėra „griežtas popieriuje“, bet pakartojamas jūsų suplanuotu greičiu ir pamainų grafiku.

Priėmimo moduliai be žudymo našumo

NDT ir testavimo parinktys (sūkurinės srovės, UT, hidrotestas) parenkamos pagal jūsų standartinį ir klientų priimtinumo lygį{0}}, tada suderinamos su linijos tempu, kad kokybės užtikrinimas netaptų ta stotimi, kuri sumažina jūsų suplanuotą pajėgumą.

Susisiekite dabar

DUK













1 klausimas: kuo skiriasi FFX ir DFT ERW gamykloje?

A: FFX pagerina dydžio{0}}diapazono efektyvumą ir sumažina priklausomybę nuo rinkinio; DFT yra optimizuotas tiesioginei kvadratinių / stačiakampių vamzdžių gamybai.

2 klausimas: kokio dydžio diapazoną gali apimti ERW vamzdžių malūnėlis?

A: OD ir storio langas yra pritaikomas ir priklauso nuo formavimo, HF galios, dydžio ir jūsų tikslinių standartų.

3 klausimas: kokios informacijos reikia citatai ir išdėstymui?

A: OD/WT langas, gaminių asortimentas (apvalus/kvadratinis/tiesus), tikslinis standartas, reikalinga bandymų apimtis, pajėgumų planas ir dirbtuvių išdėstymas.
